起重机专用单组分水性底漆
文章发布于：2021-08-04 作者：昂威涂料 浏览次数：次
湖南昂威涂料生产的起重机专用单组分水性底漆
性能参数
| 检测项目 |
HG/T 4847-2015 （水性醇酸树脂涂料底漆） |
检测结果 |
| 容器中状态 | 搅拌混合后无硬块，呈均匀状态 | 搅拌混合后无硬块，呈均匀状态 |
| 固体含量 % | ≥40 | 54 |
| 黏度，KU | 商定 | 98 |
| 细度，μm | ≤60 | 36 |
| 耐冲击性，cm | ≥40 | 50 |
|
干燥时间 表干 h 干燥时间 实干 h |
8 24 |
8已干 24已干 |
| 冻融稳定性（3次循环） | 不变质 | 未变质 |
| 热储存稳定性[（50±2）℃,7d] | 通过 | 通过 |
| 挥发性有机化合物（VOC），g/L | ≤300 | 184 |
| 附着力（划格）级 | ≤1 | 1 |
| 弯曲试验，mm | ≤3 | 2 |
| 耐盐水性（3%NaCl,24h） | 无异常 | 无异常 |
| 遮盖力（清漆和透明颜料除外），g/㎡ | 商定 | 118 |
| 光泽 | 商定 | 66 |
| 硬度 | ≥0.2 | 0.4 |
| 耐水性（24h） | 无异常 | 无异常 |
| 耐人工气候老化性（200h） |
不起泡、不开裂、不剥落； 不粉化；变色：商定； 失光：商定 |
轻微变色，色差值6.0，变色贰级； 无失光，失光率1%，失光零级； 未出现起泡、开裂、剥落、粉化等现象 |

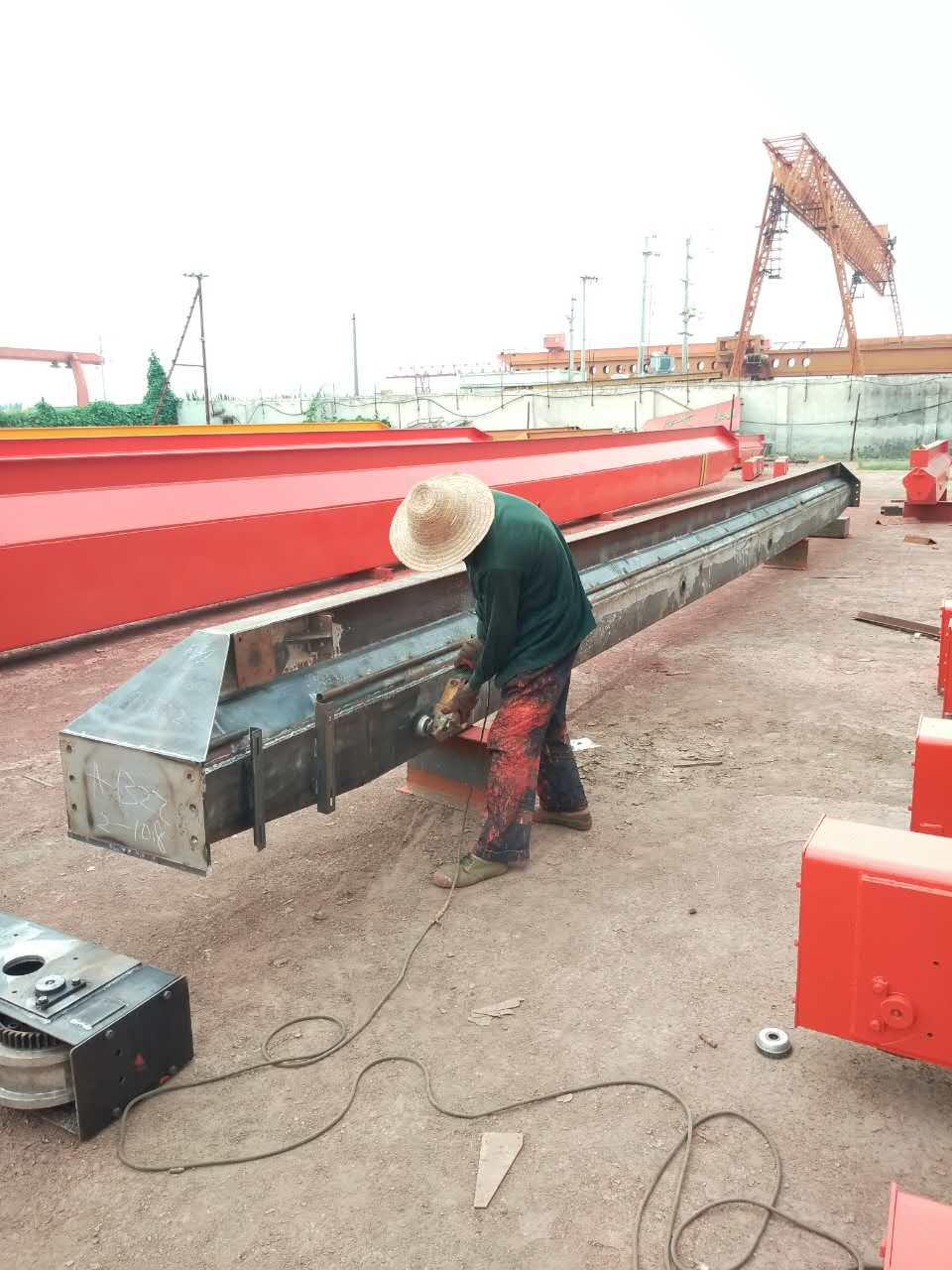

应用案例

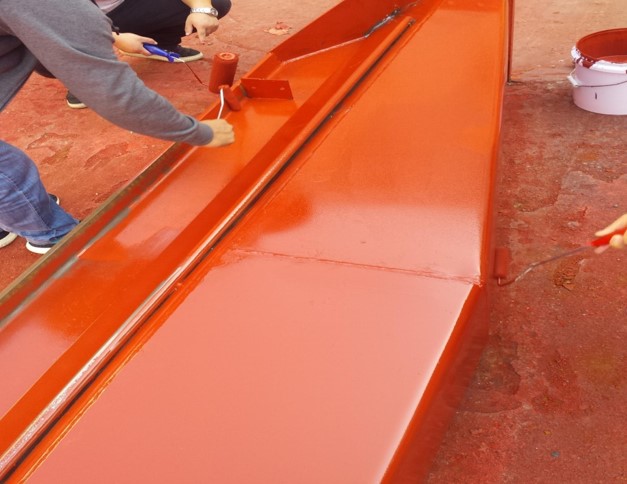

施工工艺：辊涂
上一篇：水性醇酸钢结构漆
下一篇：环氧富锌底漆能不能耐高温
在线咨询
微信联系
